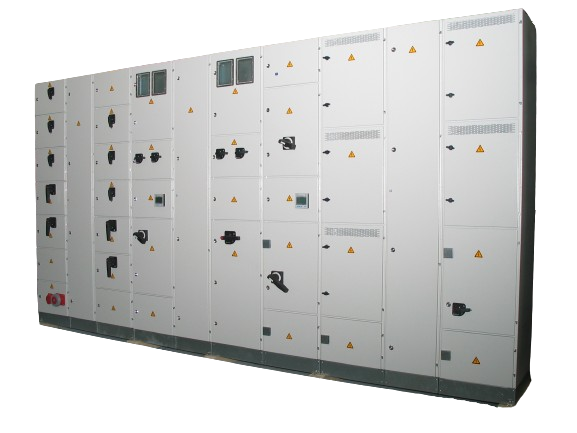

ELK ja ELKE 1600
ELK‑seeria elektrikilbid on kasutamiseks tööstuses, tsiviilehituses ja elektrivõrgu madalpingepaigaldistes hoonete peakilpidena, jaotus‑ ja rühmakilpidena ning releekaitse- ja juhtimiskilpidena. Korpuse tugev konstruktsioon ja hea kaitstus välismõjude eest võimaldab neid kilpe kasutada nii sise- (IP32) kui ka välistingimustes (IP54). Kilbid on voolule kuni 1600 A
Ehitus
Kilbi korpus on 1,5 mm teraslehest. IP54 korpused on tsingitud ja uksed on vastavalt
tihendatud. Korpus ja uksed, ka tsingitud, on kaetud pulbervärviga (RAL 7035). Kilbi võib
projekteerida nii üksiku kapina kui ka mitmeväljalise koostena. Montaaživäljade
vertikaalvaheseinad on teraslehest, horisontaal-vaheseinad vastavalt vajadusele, kas
teraslehest või isoleermaterjalist. Sellega tagatakse skeemiosade eraldatus ja võimaldatakse
neid eraldi teenindada. Läbiviikudena kasutatakse Pg29 kummiläbiviike ja C-tüüpi
multiläbiviike. Laiemate kui 2200 mm keskuste jaoks nähakse transpordi jaoks ette
lahtivõtmise koht.
ELK-S on paigalduseks agressiivsesse keskkonda, toiduainetööstusse vms, kilbi korpus on
roostevabast terasest, kaitseaste kuni IP45 ning seda ei värvita.
Paigaldusviisid ja mõõtmed
Kilpe võib paigaldada vastavalt konstruktsioonile kas seinale, jalandile või sokliga põrandale.
Korpuseid valmistatakse sügavusega 125, 175, 225, 325 ja 507 mm. Standardlaiused on 350,
450, 550, 650 ja 1000 mm ning kõrgused 300 kuni 2100 mm sammuga 150 mm.
Mooduli/kilbi minimaalsed mõõdud on 300x350 mm (k x l)ja maksimaalsed mõõdud
2100x1000 mm. Põrandale paigaldamisel lisandub sokli kõrgus 100 mm.
ELKE-seeria on tüüpkatsetatud kooste (TTA), ELK-seeria osaliselt tüüpkatsetatud kooste
(PTA).
Tehnilised andmed:
Nimipinge 690 V
Nimivool 1600 A
Lühiskindlus 36 kA
Sagedus 50 Hz
Isolatsioon > 10M'ohm
Kaitseklass IP 32, IP 54
