Aparaadikooste sarjad MAK, UMAK ja PMAK on laialdaselt kasutatava moodulaparatuuri
paigaldamiseks mõeldud korpused. MAK-IT, UMAK-IT ja PMAK-IT tähisega aparaadikoosted
on spetsiaalselt elukondlike- või bürooruumide lahendused, kus lisaks tugevvooluosale
sisaldub ka nõrkvoolu- ja multimeediasektsioon samas korpuses.
Kasutusala

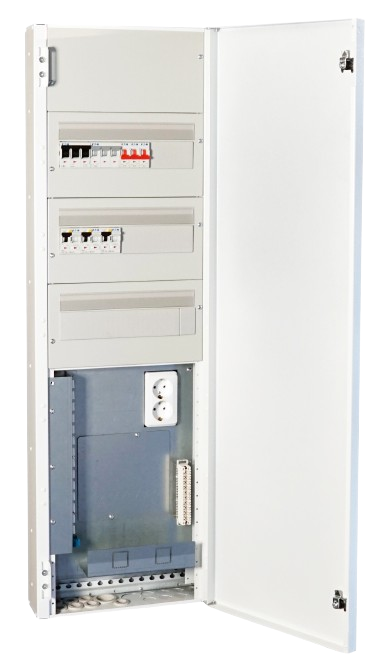

PMAK-seeria aparaadikoosted on mõeldud kasutamiseks kuivades köetavates ruumides
jaotus- ja arvestikilpidena. Konstruktsiooniomadused võimaldavad nende kasutamist nii
lihtsate jaotuskilpidena kui ka IT-osaga korterikilpidena. Tänu seeria laiendatud võimalustele
saab seda kasutada juba suuremate ja võimsamate kilpide koostamiseks.
Ehitus
Kilbi korpus koosneb põhja ja külgseinte profiilidest, millele on tõmbeneetidega lisatud
otsad ja kandesiinid. Korpus ja puutekatted on pulbervärvitud (hall RAL 7035 või valge RAL
9003). Kilbile paigaldatakse magnet- või pöördsulguritega pulbervärvitud (RAL 7035 või
9003) katteuks. Ukse saab tellida orgaanilisest klaasist aknaga või dekoratiivpeegliga. Ukse
käelisus on muudetav. Uksele saab paigaldada võtmega avatava pöördsulguri. Toite- ja
väljundkaablite sisseviikudena kasutatakse lahtimurtavaid avasid Pg läbiviikudele.
Suuremate sügavusmõõtude korral ja läbi tagaseina kaabeldamiseks kasutatakse C-
multiläbiviike.
Paigaldusviisid ja mõõtmed
PMAK-seeria aparaadikoosted on mõeldud pinnapealseks paigalduseks. Korpuse sügavused
on 90, 140 mm. Korpuseid valmistatakse laiustega 330, 430, 530, 630 mm ja kõrgustega 300,
450, 600, 750, 900, 1050, 1200 mm. Katteuks lisab sügavusmõõdule 30 mm. Suuremate
koostete jaoks on võimalik kõrvuti asetsevate, eraldi ustega, omavahel mehaaniliselt
ühendatud paariskapi lahendus. Korpus kinnitatakse seinale läbi kilbi põhjas olevate
kinnitusavade.
Tehnilised andmed:
Nimipinge 410 V
Nimivool 250 A
Lühiskindlus 10kA, Icc 17kA
Kaitseklass IP 20C, uksega IP30C.
