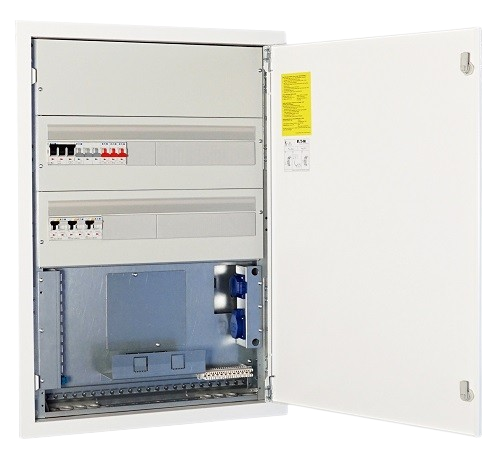

![Madalpinge elektrikilp UMAK 160](/sites/default/files/inline-images/UMAK-removebg-preview.png)
Aparaadikooste sarjad MAK, UMAK ja PMAK on laialdaselt kasutatava moodulaparatuuri
paigaldamiseks mõeldud korpused. MAK-IT, UMAK-IT ja PMAK-IT tähisega aparaadikoosted
on spetsiaalselt elukondlike- või bürooruumide lahendused, kus lisaks tugevvooluosale
sisaldub ka nõrkvoolu- ja multimeediasektsioon samas korpuses.
Kasutusala
UMAK-seeria aparaadikoosted on mõeldud kasutamiseks kuivades köetavates ruumides
jaotus- ja arvestikilpidena. Konstruktsiooniomadused võimaldavad nende kasutamist nii
lihtsate jaotuskilpidena kui ka IT-osaga korterikilpidena.
Ehitus
Kilbi korpus koosneb põhja ja külgseinte profiilist, millele on tõmbeneetidega lisatud otsad
ja kandesiinid. Montaaž ja aparaadid kaetakse pulbervärvitud (hall RAL 7035)
puutekatetega. Kilbile paigaldatakse pöördsulguritega pulbervärvitud (valge RAL 9003)
süvistuskraega katteuks. Ukse saab tellida orgaanilisest klaasist aknaga või dekoratiiv-
peegliga. Ukse käelisus on muudetav. Uksele saab paigaldada võtmega avatava
pöördsulguri. Toite- ja väljundkaablite sisseviikudena kasutatakse lahtimurtavaid 30x90 mm
avasid ja Pg läbiviikude paigaldamiseks mõeldud avasid. Suuremate süvistusmõõtude korral
ka C-multiläbiviike.
Paigaldusviisid ja mõõtmed
UMAK-seeria aparaadikoosted valmistatakse süvispaigalduseks, seinas vajaliku ava
sügavused on 75, 105, 165 mm. Korpuseid valmistatakse laiustega 330, 430, 530, 630 mm ja
kõrgustega 300, 450, 600, 750, 900, 1050, 1200 mm. Süvistuskraega katteuks ulatub seina
pinnast välja 5mm. Süvistruskrae lisab nii kooste laiusele kui ka kõrgusele 60 mm. Korpus
kinnitatakse süvistusvinklitega seina pinnalt ja läbi korpuse külje seina karkassi.
Süvistusvinklite kasutamine tagab korpuse õige süvistussügavuse, et hiljem süvistuskraega
katteukse täpselt sobituks.
Tehnilised andmed
Nimipinge 410 V
Nimivool 160 A
Lühiskindlus 10kA
Kaitseklass IP 30C.
