EMAK-seeria moodulkilbid on kasutamiseks kuivades köetavates ruumides jaotus- ja
arvestikilpidena. Väikesed mõõtmed ja kerge konstruktsioon soodustavad nende kasutamist
büroodes, hotellides, korterites ja eramutes. EMAK-seeria moodulaparaatide koosted
voolule kuni 630 A.
Ehitus
Kilbi korpus koosneb põhja ja külgseinte profiilidest, milledele on tõmbeneetidega lisatud
otsad ja kandesiinid. Montaaž ja aparaadid kaetakse pulbervärviga (RAL 7035) kaetud
puutekatetega. Kilbile saab paigaldada ka uksed. Toite‑ ja väljundkaablite sisestamiseks
kasutatakse Pg29 kummiläbiviike ja C-tüüpi multiläbiviike.
Paigaldusviisid ja mõõtmed
EMAK-seeria kilpe valmistatakse paigalduseks seinale (kas süvistatuna või pinnapealsena)
või põrandale. Süvistatud paigaldusviisi korral on seinas vajaliku ava sügavus 75 mm.
Korpuse minimaalsed mõõdud on 300 x 430 x 80 mm ja maksimaalsed 2100 x 630 x 180 mm.
Katteukse kasutamisel lisandub sügavusmõõdule 30 mm. Süvistatud paigaldusviisi korral
lisandub kilbi mõõtmetele süviskrae laius 30 mm. Põrandale paigaldatava kilbi puhul
lisandub gabariitidele paigaldussokli kõrgus 100 mm. Standardkõrgused on 300 kuni 900
mm sammuga 150 mm, 1200, 1500, 1950 ja 2100 mm.

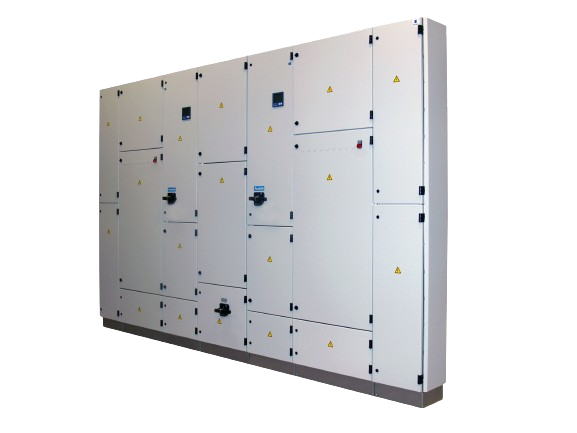

Korpuseid saab liita (kuni 3) külg-külje kõrvale. Selliselt on võimalik koostada suuremaid
eraldatud funktsionaalühikutega jaotuskilpe.
Tehnilised andmed
Nimipinge 690 V
Nimivool 630 A
Lühiskindlus 20 kA
Sagedus 50 Hz
Isolatsioon > 10M'ohm
Kaitseklass IP 20C, uksega IP 30C.
